戴尔服务器R740设置no-raid

本文档以R740的H740P为例，介绍了最新的PERC卡进行RAID与NONRAID混用配置。

1.阵列卡固件要更新到50.5.0.1750或以上

2. RAID模式不支持硬盘转换成NON-RAID状态，eHBA模式支持NON-RAID与RAID混用（仅支持RAID0、RAID1、RAID10）

3.转换RAID模式和eHBA模式目前只能在F2下设置，iDRAC web界面有选项，但操作不成功。

4.必须先删除所有RAID配置，才能更改控制器模式。

操作步骤：

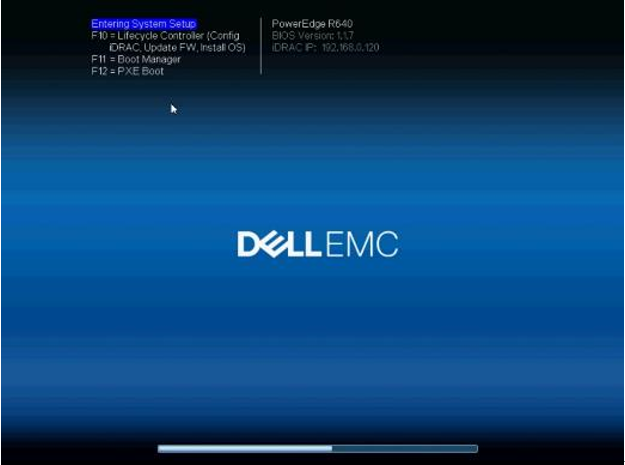

一、开机按“F2”：

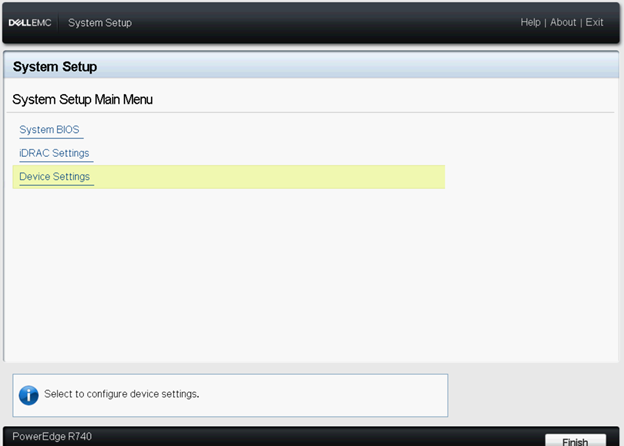

二、选择“Device Settings”:

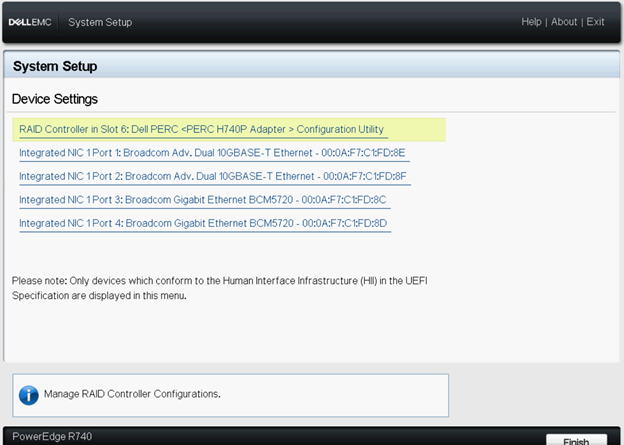

三、选择需要执行操作的Raid Card：“RAID Controller in Slot…”:

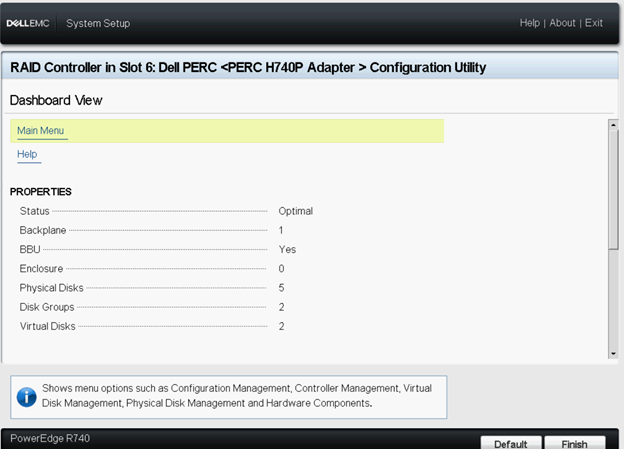

四、在如下阵列卡主界面，选择“Main Menu”:

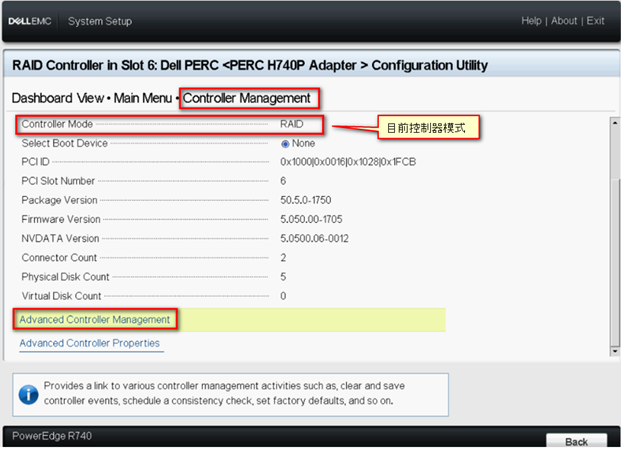

五、在主菜单中，选择”Controller Management”下的”Advanced Controller Management”

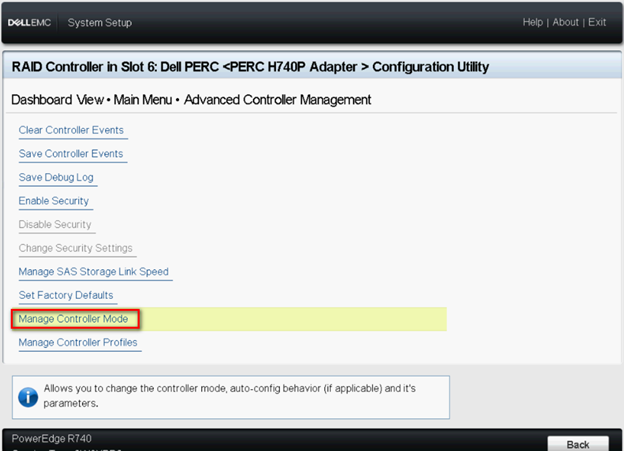

六、点击”Manage Controller Mode”

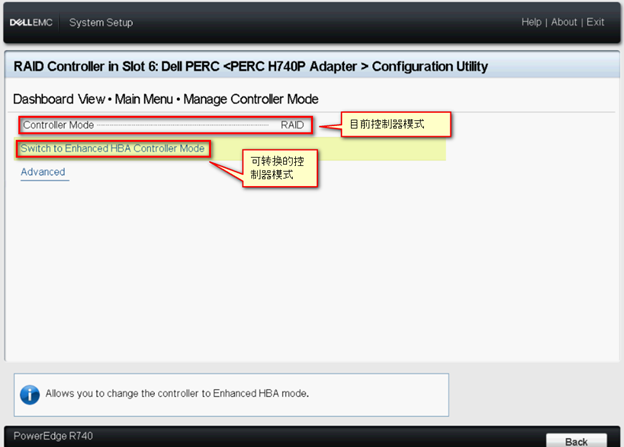

七、在这个页面“Controller Mode“也可以看到目前控制器模式，点击”Switch to Enhanced HBA Controller Mode”转换成eHBA模式。

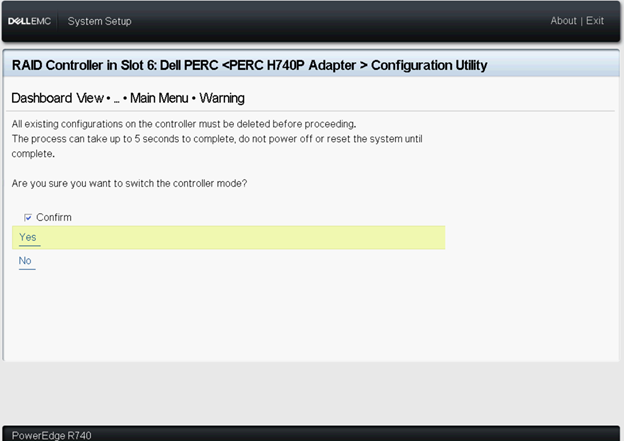

八、会出现Warning信息，勾选Confirm，点击Yes。

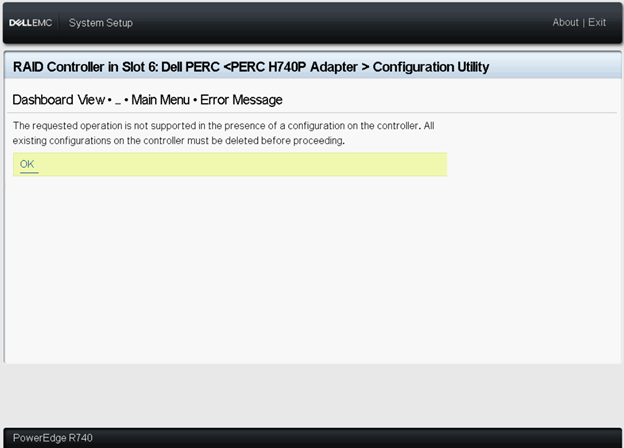

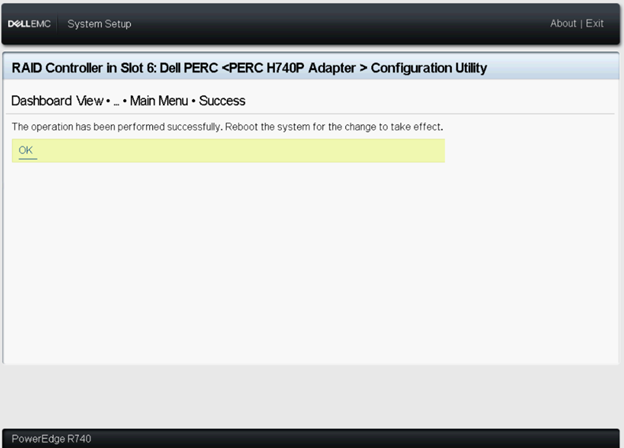

九、转换成功，会出现Success的信息。如转换失败，会出现Error Message的报错信息，如出现此报错，请确保所有RAID配置已清除，再次操作。

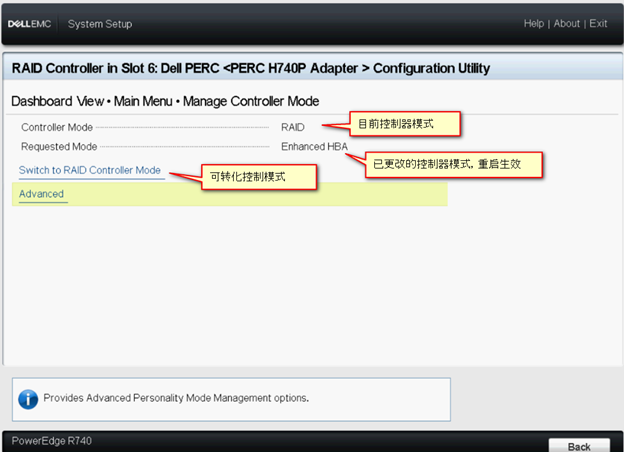

十、转换成功后，会看到多一行“Requested Mode“，需要重启服务器生效。

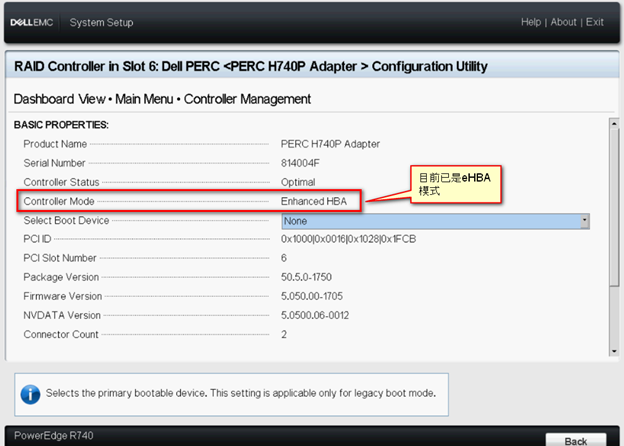

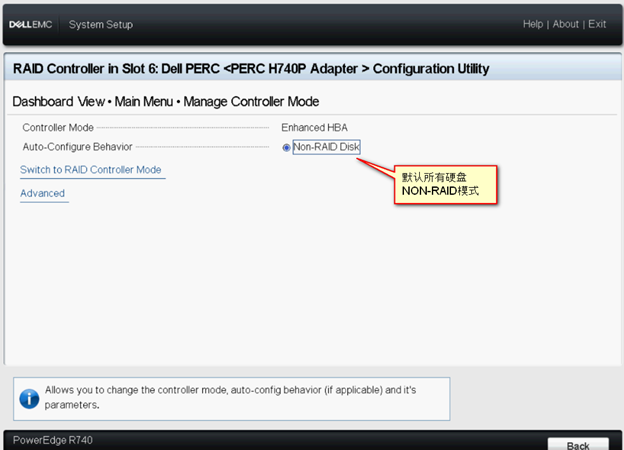

十一、服务器重启后，在controller management下看到目前Controller Mode已是eHBA mode，在Manage Controller Mode下看到Auto – Configure Behavior是Non-RAID Disk。

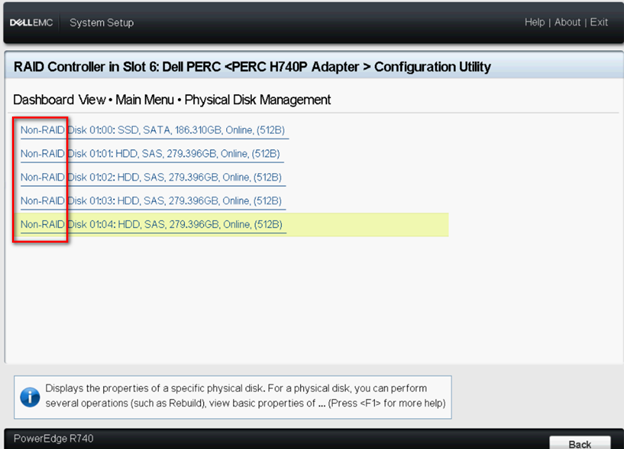

十二、在physical disk management看到所有硬盘状态都是NON-RAID
